Notes :
- Pour reconstruire finement le relief, le cerveau a besoin de fins détails. Aussi, il ne faut pas compresser trop les images car le résultat est moins bon. Les anaglyphes présentés sur cette page sont téléchargeables en plusieurs résolutions. N'hésitez pas à les télécharger et les visualiser idéalement en plein écran en taille pixel 1:1, c'est à dire sans interpolation grossière que produisent les logiciels de collection d'images ;
- Comme les anaglyphes "codent" le relief dans deux composantes colorées (rouge et cyan), le résultat est dépendant de la chaîne matérielle utilisée. C'est à dire, du moniteur informatique qui produit un rouge et un cyan qui lui est propre selon ses réglages et ses sources primaires RVB, et, votre paire de lunettes qui elle aussi filtre la lumière selon les caractéristiques des filtres rouge et cyan dont elle dispose. L'Anaglyphe a l'avantage de la diffusion simple mais aussi ses défauts qualitatifs comme les images fantômes (ghosts) qui dédoublent la scène. Dans certains cas de mauvais couples lunettes / écran, le résultat peut être catastrophique, l'image confuse et floue ;
- Utilisez plutôt des lunettes avec monture plastique et verres colorés pour anaglyphe (la qualité optique est meilleure que des lunettes cartonnées avec films colorés) ;
- Tester des lunettes pour anaglyphe : Choisir un bon couple écran-lunettes pour visualiser et apprécier des anaglyphes.
Cette page est consacrée à la coupole des coronographes de l'Observatoire du Pic-du-Midi de l'Observatoire Midi-Pyrénées OMP. Une belle aventure menée par un groupe d'astronomes et observateurs s'y déroule depuis plusieurs années :
Si vous avez la chance de passer une nuit au sommet du Pic-du-Midi, vous assisterez aux spectacles du lever et coucher du Soleil sur l'un des plus beaux panoramas d'Europe. Le spectacle est aussi au sommet sur les coupoles car elles se teintent de rouges-orangées devant le rose et le bleu profond du ciel d'aube. Le réveil des astronomes solaires accompagne l'astre qui est l'étoile la plus proche de la Terre. Ceux-ci le poursuivront sans relâche toute la journée afin de l'imager et l'étudier.

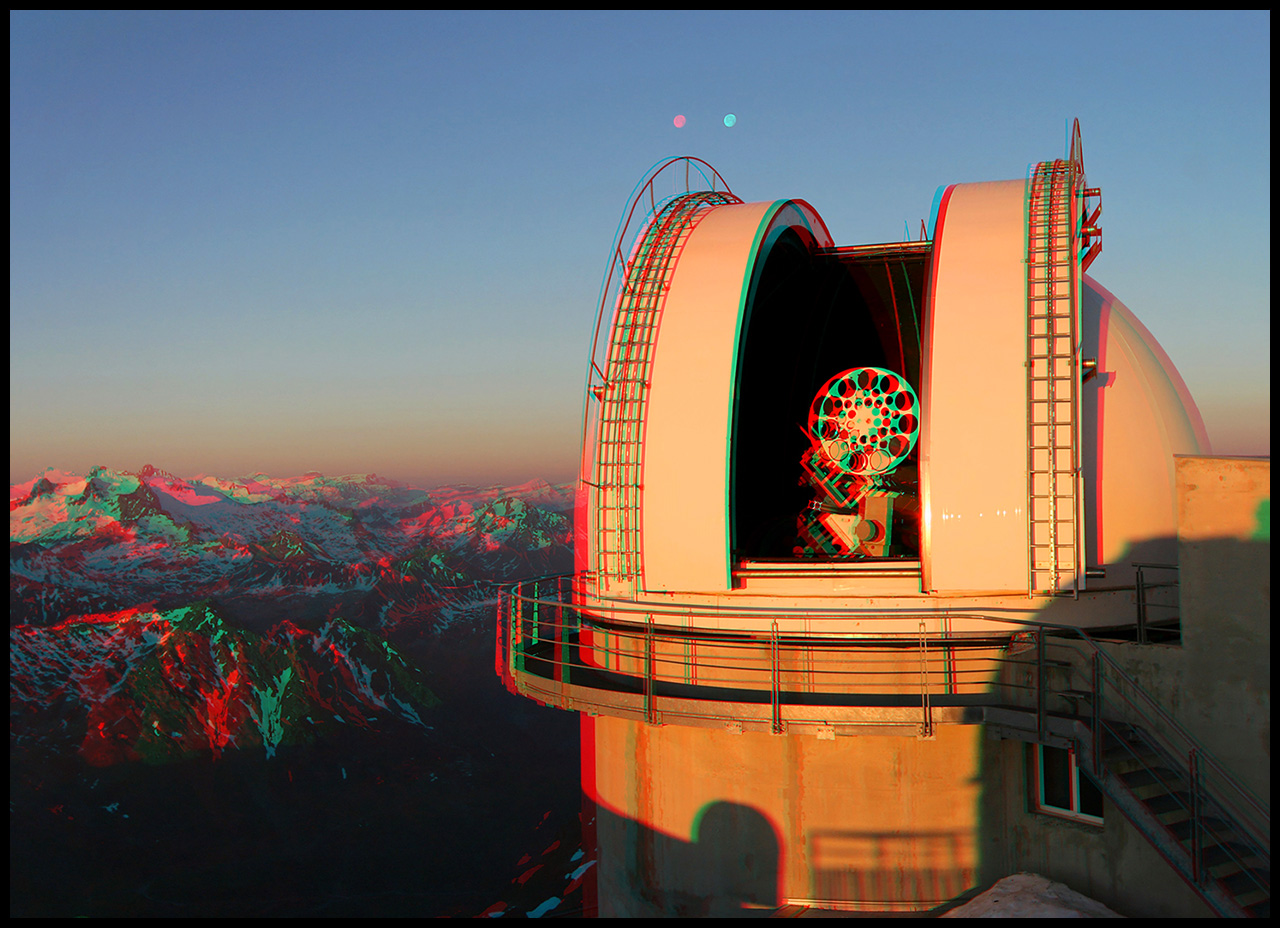

Voici une première image de la coupole des coronographes cimier ouvert, qui présente la roue d'ouverture -"la marguerite"- de l'instrument CLIMSO ainsi que l'objectif du grand spectrocoronographe. Sur la gauche le massif Pyrénéen du Néouvielle, au dessus de la coupole la Lune qui se couchera bientôt. Sur les hauts sommets de plus de 2500m, les dernières neiges en ce mois de juin aident aux spectacles par les nuances de couleurs chaudes.
Lever de Soleil et Coucher de Lune sur la coupole des coronographes de l'Observatoire du Pic-du-Midi depuis la coupole Charvin (06/2008)
Je suis sur la photo, cherchez moi !
Google maps : base
Anaglyphe réalisé en parallèle sur une base de 30 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
Couleurs normales : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Couleurs transformation "Dubois" : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels

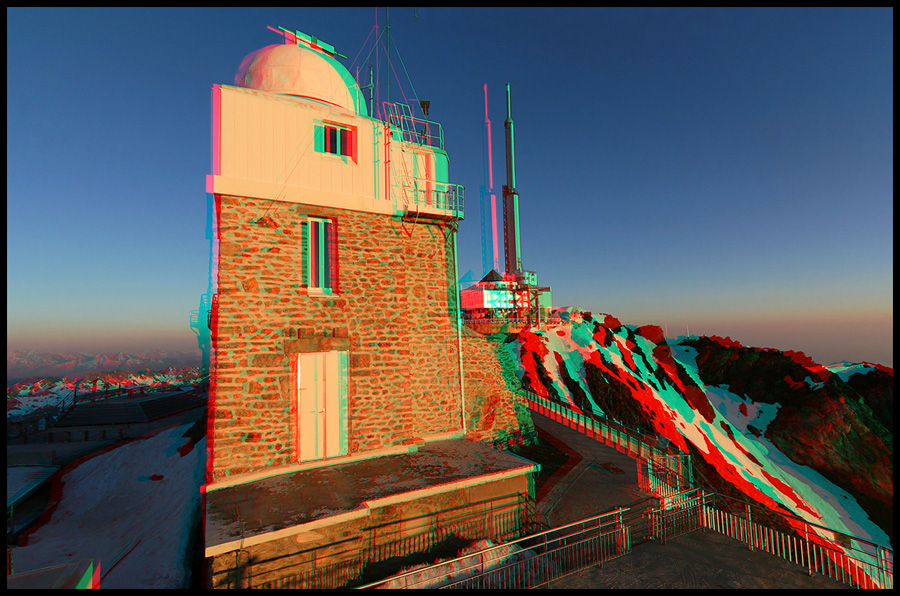

De notre point de vue, il suffit de se tourner sur la droite vers l'Ouest pour photographier le bâtiment de la coupole du télescope de 55 cm et le relais de Télédiffusion de France TDF. Une grande terrasse aide le visiteur à contempler la plaine vers Tarbes, Bagnères de Bigorre et Toulouse :
La coupole du télescope de 55cm et le relais TDF (06/2008)
Anaglyphe réalisé en parallèle sur une base de 20 cm, EOS 350D avec 28mm, aligné par SIFT avec StereoPhoto Maker,
largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Mais revenons à la coupole des coronographes et approchons-nous :
Nous voici bien placés pour commencer des explications :
Un instrument astronomique professionnel est toujours abrité par une forme sphérique, une coupole ou un toit plus carré roulant sur rails. En montagne, dans une zone venteuse, on utilise toujours une coupole pour contrer la force du vent et la neige. Les instruments peuvent voir le ciel et donc observer en ouvrant le cimier de la coupole. Il faut juste déneiger et casser la glace le long du cimier les jours de grand froid. A la base de cette demi-sphère un rail est installé pour permettre sa rotation et suivre ainsi le mouvement des astres durant la journée. L'ouverture de la coupole est donc orientable devant l'astre. Un chemin de ronde permet la visite de toutes les parties de la coupole. Cette coupole de 8 mètres de diamètre abrite des instruments spécialisés dans l'étude du Soleil, plus particulièrement la couronne Solaire. La roue blanche percée de trous est la roue d'ouverture de l'instrument CLIMSO. En dessous à gauche et en avant, l'objectif du grand spectrocoronographe. Remarquez la Lune à 380000 km de la coupole !
Entrons maintenant dans cette coupole :

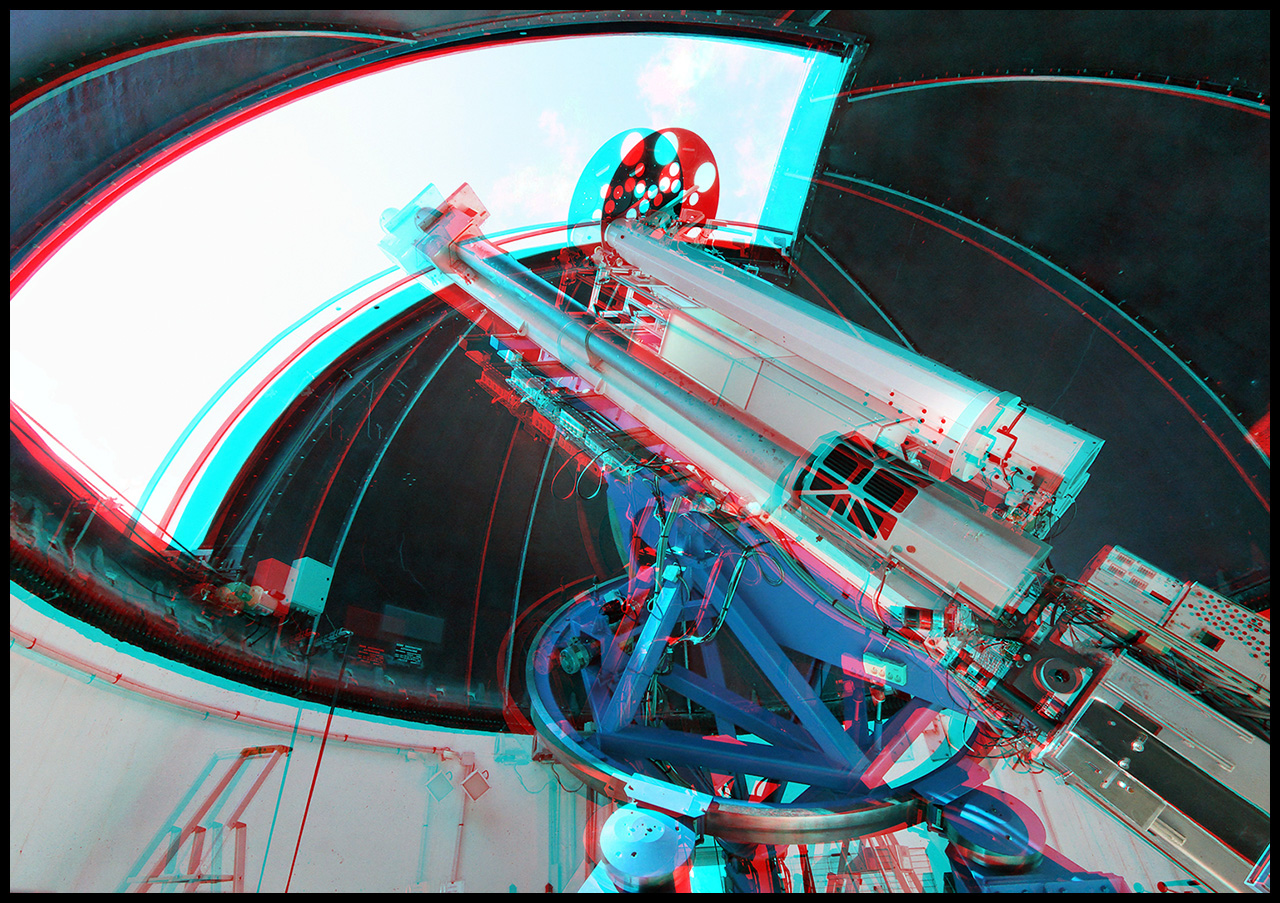

Un instrument imposant par son élan vertical est alors visible sous une coupole de 8 mètres de diamètre. Les instruments d'astronomie sont posés sur des montures afin d'assurer la poursuite de l'astre observé. Ici, la monture -en bleu- est une table équatoriale. C'est à dire qu'elle place les différents instruments dans le repère de l'axe de rotation de la Terre. Le grand cercle métallique bleu repose sur des galets porteurs. Son périmètre roule sur ces galets afin de tourner autour de l'axe de rotation terrestre à la vitesse sidérale. Au dessus on trouve une sorte de table où sont fixés les instruments et manips. Sur la gauche, le grand spectrocoronographe de teinte grise développé par le responsable du service de coronographie de l'observatoire, l'astronome Jacques-Clair Noëns. Sur la droite, la manip CLIMSO, développée par l'association des Observateurs Associés (OA) pour le compte du service de coronographie. CLIMSO fût entièrement financé par le mécénat de M. le Pr Christian LATOUCHE, PDG du groupe FIDUCIAL.
CLIMSO dispose de quatre instruments (2 coronographes pour l'étude de la couronne solaire et 2 lunettes pour l'étude de la surface à grande échelle). Son originalité est qu'il est capable de prendre 4 clichés simultanément parmi 6 longueurs d'onde différentes (h-alpha 656 nm, Ca K 393 nm, He I 1083 nm, Fe XIII 1074.9 1079.8 + inter-raies 1077.0 nm), fixant ainsi sur des clichés numériques l'état du Soleil à différentes températures et régions pour un diagnostique complet et global (couronne froide vers 12000°K, couronne chaude vers 2 millions de degrés, activité magnétique Ca K et protubérances à la surface). Il est à cette date le seul instrument qui réalise systématiquement des images dans l'infrarouge de la couronne solaire (juin 2008). Il ne s'agit pas d'un instrument haute-résolution angulaire -zoom sur un détail- mais uniquement d'observation à grande échelle à forte cadence temporelle. L'instrument solaire haute résolution au Pic-du-Midi est la lunette Jean Rösch . CLIMSO a pour but de bien détailler le déroulement d'un phénomène dans le temps. On distingue deux tubes blancs (hexagones) qui sont les deux coronographes. Le premier à gauche est le coronographe infrarouge que nous appelons le C2, le deuxième sur la droite est le coronographe qui observe l'hydrogène neutre dans la couronne (h-alpha). Toute l'optique est inclue et protégée par ces hexagones en fibres de carbone.
La table équatoriale des coronographes du Pic du Midi (06/2008),
Anaglyphe réalisé en parallèle sur une base de 10 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
Couleurs normales : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Couleurs matrice Dubois : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Version Noir & Blanc
La table équatoriale des coronographes du Pic du Midi (06/2008),
Anaglyphe réalisé en parallèle sur une base de 10 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels

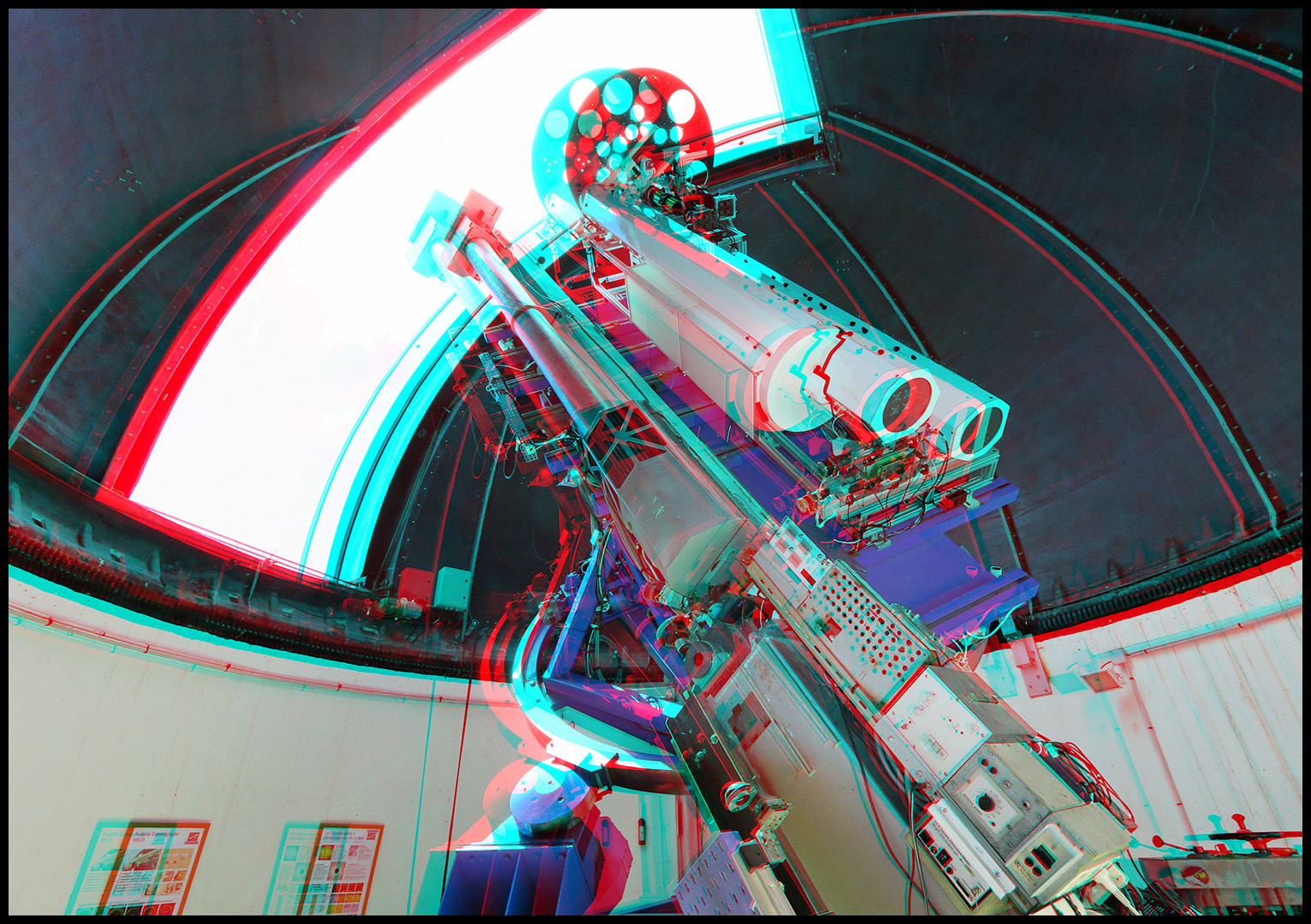

Vous vous demandez sans doute quelle est la fonction de la grande roue à l'avant, proche du cimier. C'est la partie la plus curieuse de CLIMSO, son originalité instrumentale que l'on n'a pas l'habitude de rencontrer dans une coupole d'observatoire. Il s'agit simplement d'une roue d'ouverture qui place les 4 instruments de CLIMSO dans le même mode d'observation (Modes Observation, Calibration, Plage de lumière uniforme, et pointage sans chauffe). A l'arrière, un carter rond protège les 4 filtres interférentiels infrarouges placés sur une roue à filtre du coronographe C2 pilotable depuis un ordinateur de supervision de la manip :
La table équatoriale des coronographes du Pic du Midi qui vise l'Est (06/2008)
Anaglyphe réalisé en parallèle sur une base de 10 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
Couleurs normales : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Couleurs matrice Dubois : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Version N&B : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
La même vue avec plus de parallaxe donc offrant plus de profondeur pour le stéréoscopiste habitué :
La table équatoriale des coronographes du Pic du Midi qui vise l'Est (06/2008)
Anaglyphe réalisé en parallèle sur une base de 10 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
Couleurs normales : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Couleurs matrice Dubois : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Version N&B : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels

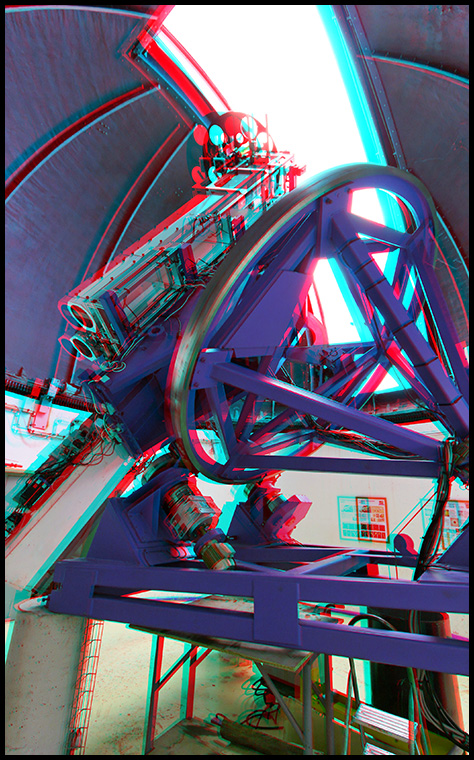

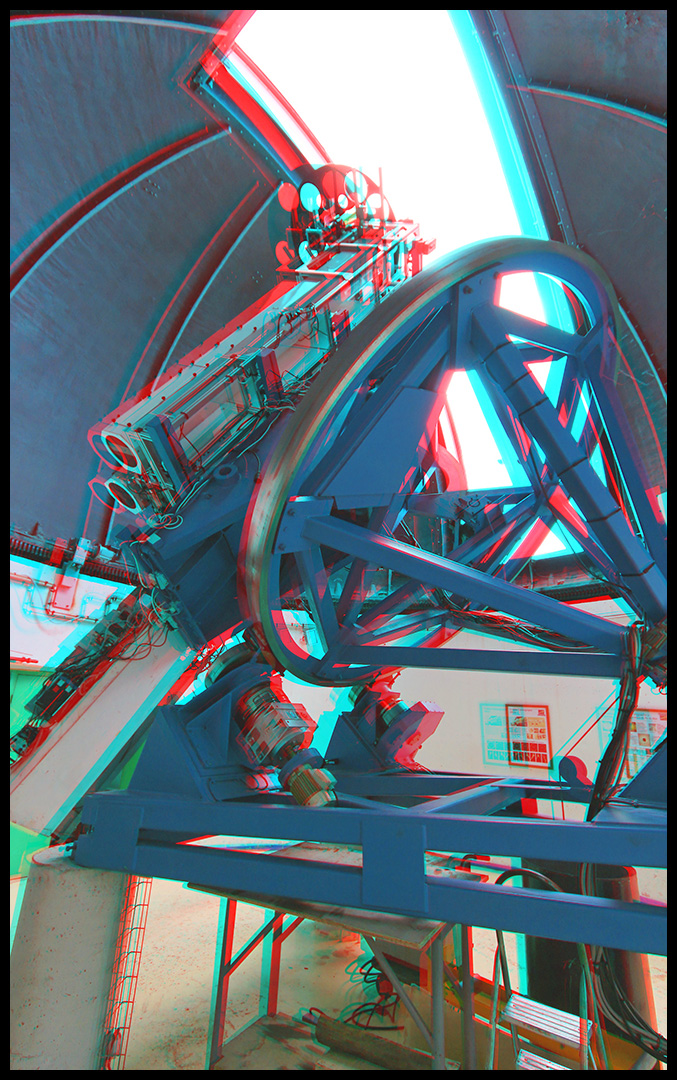

Une vue de la table équatoriale depuis l'Ouest avec les instruments pointés vers l'Est. L'axe de rotation de l'ensemble est dirigé parallèlement à l'axe de rotation de la Terre, c'est à dire dans une direction proche de la fameuse étoile polaire. Des moteurs à la base assurent la rotation de l'ensemble en vitesse rapide et lente à la vitesse sidérale de rotation de la Terre. Comme la Terre tourne autour du Soleil, le Soleil a donc une vitesse propre dans le ciel. Cette monture est donc réglée sur la vitesse de poursuite du Soleil dans le ciel :
La monture des coronographes de l'Observatoire du Pic du Midi (06/2008)
Anaglyphe réalisé en parallèle sur une base de 10 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
Couleurs normales : hauteur 760 pixels, hauteur 1080 pixels
Couleurs matrice Dubois : hauteur 760 pixels, hauteur 1080 pixels
Version N&B : hauteur 760 pixels, hauteur 1080 pixels
Le Soleil a passé le méridien et les instruments sont dirigés vers l'Ouest. C'est l'occasion de photographier CLIMSO de son côté :
La monture des coronographes et CLIMSO (06/2008)
Anaglyphe réalisé en parallèle sur une base de 10 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
Couleurs normales : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Version N&B : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Une autre vue plus à l'Ouest . Notez à l'avant, derrière la roue d'ouverture la présence de 3 lunettes. La plus haute est la lunette d'autoguidage et de centrage parfait du Soleil dans l'instrument. En effet, les flexions de la mécanique, l'atmosphère compliquent la poursuite de l'astre. Il faut ajuster en permanence le centrage de l'instrument afin d'obtenir l'éclipse artificielle parfaite. Les deux autres lunettes sont les instruments qui prennent des images numériques de la surface du Soleil. La première est la lunette dite L2 qui observe dans le Calcium K l'activité magnétique du Soleil. La deuxième est la lunette dite L1 qui observe les filaments à la surface, l'activité de la basse couronne en h-alpha :
La monture des coronographes et CLIMSO (06/2008)
Anaglyphe réalisé en parallèle sur une base de 10 cm, EOS 350D avec 10 mm, aligné par SIFT avec StereoPhoto Maker,
Couleurs normales : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Version N&B : largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Terminons la visite par un bol d'air sur les terrasses du Pic-du-Midi :
Sur la gauche le télescope amateur de 60cm, le T60 puis de gauche à droite les coupoles Pécantet, l'historique coupole Baillaud et la coupole du coelostat puis enfin l'émetteur relais TDF :
La terrasse du Pic du Midi en direction de l'Ouest (06/2008)
Anaglyphe réalisé en parallèle sur une base de 30 cm, EOS 350D avec 10mm, aligné par SIFT avec StereoPhoto Maker,
largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
Une vue centrée sur le restaurant de la terrasse du Pic du Midi et sur le bord gauche la gare du téléphérique :
Le restaurant sur la terrasse du Pic-du-Midi (06/2008)
Anaglyphe réalisé en parallèle sur une base de 30 cm, EOS 350D avec 10mm, aligné par SIFT avec StereoPhoto Maker,
largeur 900 pixels, largeur 1280 pixels, hauteur 1080 pixels
