Construction d'une carte céleste
tournante
l'HORLOCIEL
réalisée par David ROMEUF,
dans le cadre de L'Association pour le Développement de l'Animation
Scientifique et Technique en Auvergne (A.D.A.S.T.A)
But du montage :
- Identification des étoiles et constellations présentent
dans le ciel, à une date et une heure ;
- Préparation des observations ;
Matériels nécessaires :
- quatre documents A4 téléchargeable sur ce site ;
- un support en bois ou en carton pour le montage ;
- un transparent pour photocopieur ;
- un clou à écarter ;
- de la colle ;

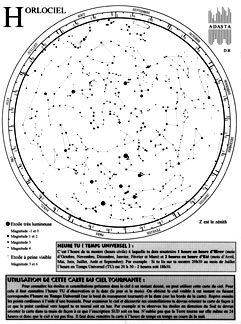

Ce premier document (l'Horlociel) représente les principales
étoiles et constellations visibles depuis nos Latitudes. Cette partie
de la sphère céleste est représentée à
plat, sur un disque. Le pôle Nord céleste est au centre de
ce disque. Les rayons du disque représentent donc les déclinaisons
et les périmètres intérieurs les ascensions droites.
Sur le périmètre du disque figurent des dates -jours et mois-.
Ce sont ces inscriptions qu'il faudra faire coïncider avec l'heure
UT pour obtenir l'apparence du ciel. Ce document à coller constituera
le recto du montage.
Cliquer ici pour télécharger :
l'Horlociel au format TIFF 300 dpi

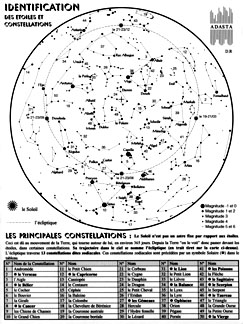

Ce deuxième document (Identification des étoiles et constellations)
constitue le côté verso du montage. Pour éviter de
surcharger par des labels ou des noms la carte du côté recto,
nous avons placé ces inscriptions sur celui-ci. Il figure aussi
l'écliptique -trajectoire du Soleil dans le ciel durant l'année-
et la liste des constellations.
Cliquer ici pour télécharger :
l'Identification des étoiles et constellations au format TIFF 300
dpi

Ce troisième document (l'Horizon tournant, tiré sur un
transparent pour photocopieur) constitue le masque qui délimite
la partie visible du ciel pour le lieu et à une heure UT de la journée.
Les constellations non visibles à ce moment sont identifiables -par
transparence- car nous avons simplement grisé la partie du ciel
couché. Ainsi on peut prévoir et situer les constellations
à venir durant la nuit... Le périmètre du disque de
l'horizon contient les heures UT que l'on devra faire coïncider avec
les dates sur l'Horlociel.
Cliquer ici pour télécharger :
Le masque de l'horizon du lieu et l'heure UT au format TIFF 300 dpi

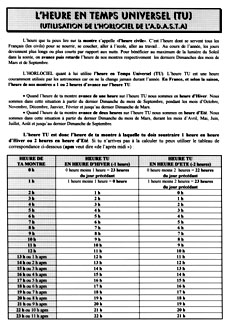

Le quatrième document (L'heure en temps universel (TU)) contient
une explication -en feuille libre- sur l'heure UT. Ce texte s'adresse aux
enfants.
Cliquer ici pour télécharger : L'heure
en temps universel (TU) au format TIFF 300 dpi
Montage
- Télécharger les quatre documents grâce aux liens
ci-dessus -fichiers au format TIFF- ;
- Imprimer les fichiers sur une imprimante -300 dpi, laser de préférence-
à l'aide d'un logiciel de retouche d'image (Paint, PaintShop, PhotoShop...).
L'abbaque de l'horizon tournant du lieu devra être imprimé
sur un transparent pour photocopieur ;
- Découper un morceau de bois ou de carton au format A4 (21 x
29.7 cm) qui servira de support ;
- Sur le recto du support, coller le document 1 (l'Horlociel) représentant
le ciel visible avec les dates sur le périmètre ;
- Sur le verso du support, coller le document 2 (Identification des étoiles
et constellations) d'aide à l'identification des principales étoiles
et constellations ;
- Découper à l'aide d'une paire de cizeau la partie utile
du disque du document 3 (l'horizon tournant). Découper sur le périmètre
du disque en laissant une marge de quelques dizièmes de millimètres
;
- Avec un emporte pièce ou un fer chaud, percer un trou au centre
du disque de l'horizon tournant (il est repéré). Le diamètre
du trou sera fonction du diamètre du clou utilisé ;
- Avec un emporte pièce ou un forêt. Percer de part en part
le support du montage, au centre du disque de la représentation
du ciel -recto, vers l'étoile polaire, sur le pôle Nord céleste-.
Le diamètre du trou sera fonction du diamètre du clou utilisé
;
- Placer le transparent sur l'Horlociel en faisant coïncider les
trous. Puis monter le clou ou le rivet qui permettra au transparent de
tourner autour de cet axe ;
Utilisation
- Regarder l'heure civile de sa montre puis calculer l'heure en Temps
Universelle UT selon la période de l'année ;
- Tourner le transparent -l'horizon du lieu- de manière a faire
coïncider la date du jour de l'observation avec l'heure UT que l'on
vient de calculer ;
- L'horlociel et à l"heure et à la date. On peut déjà
commencer à identifier les étoiles et constellations visibles
en s'aidant du document au verso ;
- Pour identifier les étoiles et constellations dans le ciel,
il faut orienter l'Horlociel. L'orientation la plus pratique consiste à
tenir verticalement l'Horlociel et placer le point cardinal -de la partie
du ciel où on observe- vers le bas. Par exemple si on observe en
direction du Sud, on tiendra le support verticalement avec la main droite
-et le bras droit tendu- avec l'inscription SUD sur le bas ;
